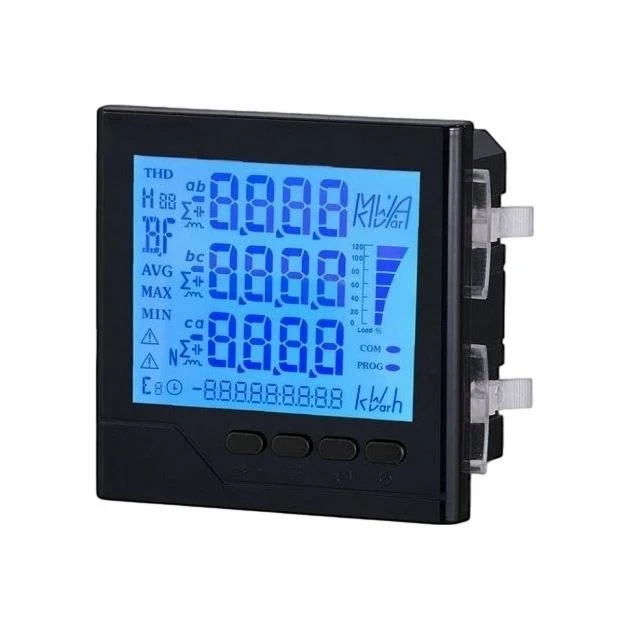

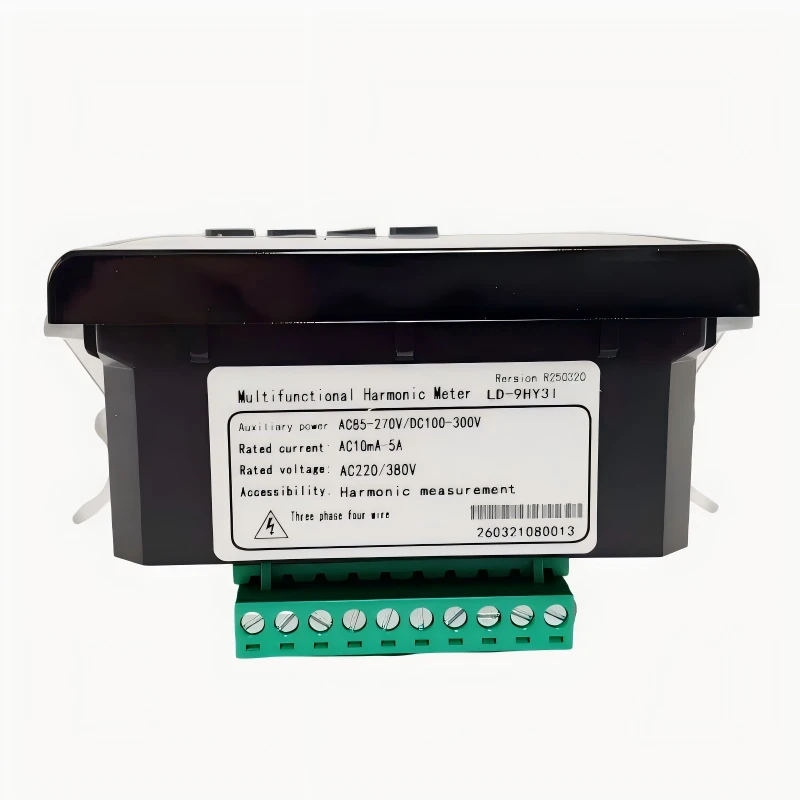

Mesurydd Harmonig

Mae'r Mesurydd Tariff Aml-swyddogaeth Harmonig- hwn yn declyn monitro pŵer proffesiynol, wedi'i osod ar baneli a gynlluniwyd ar gyfer dosbarthu pŵer diwydiannol, rheoli ynni, a dadansoddi ansawdd pŵer. Mae'n integreiddio gwir-mesuriad RMS, canfod harmonig 1–31ain, -cyfnod aml-defnyddio mesurydd tariff, a chyfathrebu digidol mewn un ddyfais gryno.
Mae'n cefnogi systemau gwifren 3 cham 3 a 3-cham 4-wifren, gydag opsiynau foltedd graddedig gan gynnwys 57.7/100V, 220/380V, 400/690V, 500/866V a chyfredol graddedig 1A/5A. Gan ddarparu cywirdeb uchel 0.5% ar gyfer foltedd, cerrynt, pŵer, a ffactor pŵer, ynghyd â 1% o ynni gweithredol a 2% o gywirdeb ynni adweithiol, mae'n sicrhau data dibynadwy ar gyfer bilio ynni ac optimeiddio system.

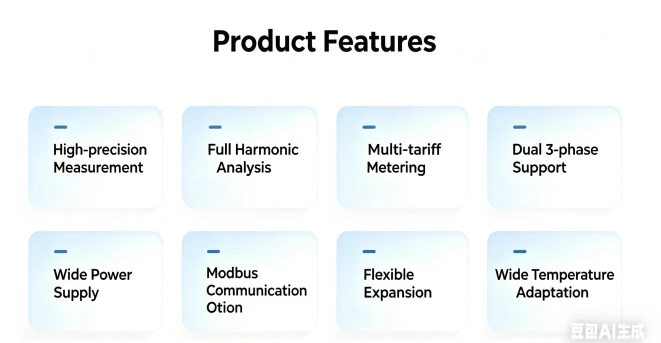

• Yn cefnogi systemau gwifren 3-gam 3 / 3-phase 4-wire
• Cwblhau dadansoddiad harmonig foltedd 1-31st & cerrynt
• Mesur-tariff aml gyda 4 parth amser a 14 cyfnod
• Safon RS485 a Modbus-RTU ar gyfer integreiddio system yn hawdd

Mae'r mesurydd tariff harmonig aml-swyddogaeth hwn yn cael ei ddefnyddio'n eang mewn senarios monitro pŵer sefydlog a dibynadwy. Mae'n cefnogi amgylcheddau gwaith nwy dan do, sych, awyru, nad ydynt yn cyrydol ac mae'n addas ar gyfer systemau dosbarthu pŵer diwydiannol, gridiau pŵer deallus, cypyrddau dosbarthu pŵer, gêr switsh, rheoli pŵer adeiladu, monitro ynni ffatri, a systemau mesurydd pŵer masnachol.

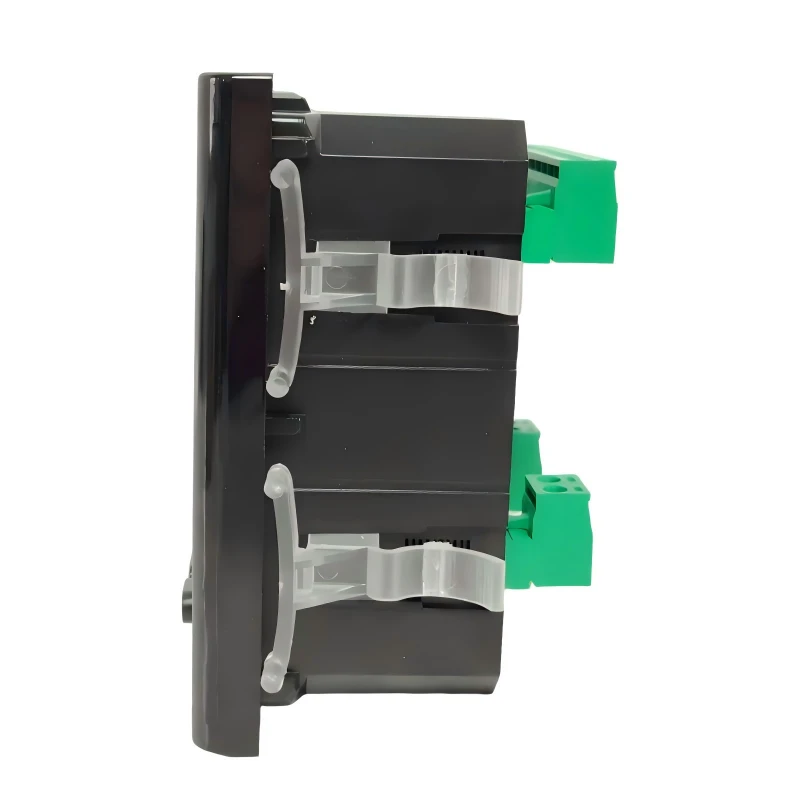

1.Installation

• Gosodwch y mesurydd yn ddiogel mewn cabinet dosbarthu, gan sicrhau awyru da a dim dirgryniad cryf.
• Pŵer gweithio cyswllt: AC220V neu AC85-270V / DC100-300V.
• Foltedd gwifren a signalau cerrynt yn gywir trwy drawsnewidyddion; gosod cymarebau PT a CT yn y ddewislen.
• Cysylltwch geblau cyfathrebu RS485 (A+, B–) a therfynellau pwls / IO yn ôl yr angen.
• Cadarnhewch yr holl wifrau cyn pweru ar y ddyfais.

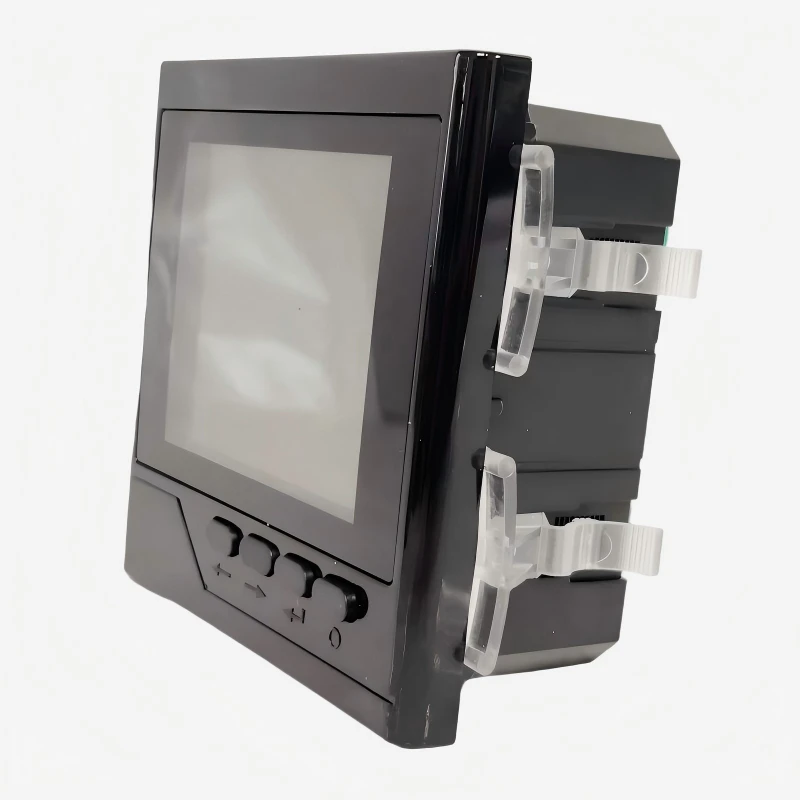

2.Gweithrediad a Chynnal a Chadw

• Pŵer ar y mesurydd; mae'n mynd i mewn i'r rhyngwyneb mesur amser real yn awtomatig.
• Defnyddiwch fysellau chwith/dde i newid tudalennau paramedr: foltedd, cerrynt, pŵer, harmonig, egni, ac ati.
• Pwyswch yr allwedd swyddogaeth aml-i fynd i mewn i'r dudalen cyfrinair (diofyn: 0001) ar gyfer gosodiadau'r ddewislen.
• Gosod paramedrau system, cyfeiriad cyfathrebu, cyfradd baud, cyfnodau tariff, a gwerthoedd larwm yn y ddewislen.
• Pwyswch yr allwedd cadarnhau i arbed gosodiadau; mae'r mesurydd yn dychwelyd i'r rhyngwyneb arddangos yn awtomatig.
• Gweld gwerthoedd MAX/MIN, data harmonig (1–31ain), ac ynni tariff aml- yn uniongyrchol ar y sgrin LCD.
• Mae'r ddyfais yn-yn dychwelyd yn awtomatig i'r dudalen arddangos os nad oes gweithrediad o fewn 60 eiliad.
